دیوار برشی چیست و چه زمانی استفاده می‌شود؟

در صنعت ساختمان‌سازی، مقاومت سازه‌ها در برابر نیروهای جانبی نظیر زلزله و باد از اهمیت بالایی برخوردار است. یکی از مهم‌ترین عناصر سازه‌ای که به این منظور طراحی و اجرا می‌شود، دیوار برشی بتنی است. این دیوارها نقش حیاتی در حفظ پایداری و ایمنی ساختمان‌ها ایفا می‌کنند. در این مقاله به بررسی جامع دیوار برشی، کاربردها و تفاوت‌های آن با سایر سیستم‌های سازه‌ای می‌پردازیم.

فهرست مطالب

• مفهوم و عملکرد دیوار برشی
• مزایای استفاده از دیوار برشی
• محدودیت‌ها و چالش‌های طراحی دیوار برشی
• مقایسه دیوار برشی با قاب خمشی
• نکات طراحی دیوار برشی بتنی
• کاربردهای دیوار برشی
• نتیجه‌گیری

دیوار برشی یک المان سازه‌ای عمودی است که برای مقاومت در برابر نیروهای برشی ناشی از بارهای جانبی طراحی می‌شود. این دیوارها با افزایش سختی جانبی سازه، تغییر مکان‌های جانبی را کاهش داده و پایداری کلی ساختمان را بهبود می‌بخشند. استفاده از این سیستم در ساختمان‌های بلند و مناطق لرزه‌خیز بسیار رایج است.

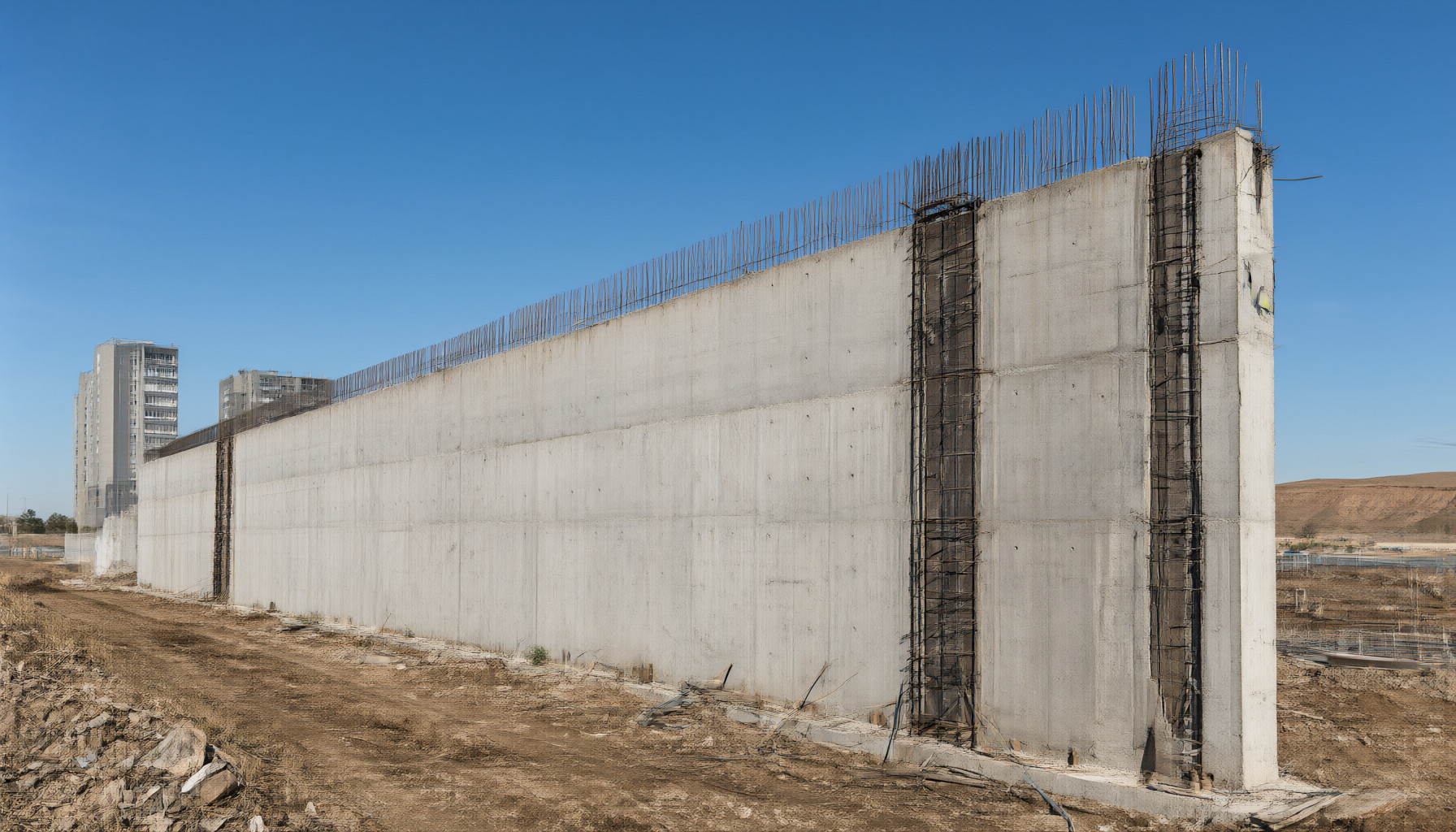

مفهوم و عملکرد دیوار برشی

دیوارهای برشی، عموماً از بتن مسلح ساخته می‌شوند. آنها به گونه‌ای طراحی می‌شوند که نیروهای جانبی را از سقف‌ها و کف‌ها دریافت کرده و به فونداسیون منتقل کنند. این انتقال نیرو به صورت برشی و خمشی انجام می‌گیرد.

عملکرد اصلی دیوار برشی شامل مقاومت در برابر برش، خمش و پیچش است. این دیوارها به دلیل سختی بالا، انرژی زلزله را جذب کرده و از آسیب‌های جدی به سایر اجزای سازه جلوگیری می‌کنند. بنابراین، انتخاب و طراحی صحیح آنها برای ایمنی سازه حیاتی است.

انواع دیوار برشی بتنی

دیوارهای برشی بتنی را می‌توان بر اساس شکل، ابعاد و نحوه عملکرد دسته‌بندی کرد. هر نوع دارای ویژگی‌ها و کاربردهای خاص خود است.

• دیوارهای برشی ساده: این دیوارها معمولاً در یک راستا امتداد دارند و برای مقاومت در برابر نیروهای جانبی در آن راستا به کار می‌روند.
• دیوارهای برشی با بازشو: در برخی موارد، نیاز به ایجاد بازشوهایی نظیر در و پنجره در دیوار برشی وجود دارد. طراحی این نوع دیوارها پیچیده‌تر است و نیاز به تقویت ویژه در اطراف بازشوها دارد.
• دیوارهای برشی کوپله (Coupled Shear Walls): این سیستم شامل دو یا چند دیوار برشی مجزا است که توسط تیرهای رابط به یکدیگر متصل شده‌اند. این تیرها به توزیع بهتر نیروها و افزایش ظرفیت جذب انرژی کمک می‌کنند.
• دیوارهای برشی با مقطع غیرمستطیلی (H, L, T شکل): این نوع دیوارها در مواقعی استفاده می‌شوند که نیاز به سختی بیشتری در جهات مختلف وجود دارد. شکل مقطع آنها به افزایش ممان اینرسی و مقاومت خمشی کمک می‌کند.

مزایای استفاده از دیوار برشی

استفاده از دیوار برشی در طراحی سازه‌ها، مزایای قابل توجهی دارد که به افزایش ایمنی و کارایی ساختمان کمک می‌کند. این مزایا شامل موارد زیر است:

• افزایش سختی جانبی: دیوار برشی به طور چشمگیری سختی کلی سازه را در برابر بارهای جانبی افزایش می‌دهد. این امر منجر به کاهش تغییر مکان‌های جانبی و جلوگیری از آسیب‌های سازه‌ای می‌شود.
• مقاومت بالا در برابر زلزله: این دیوارها به عنوان یکی از مؤثرترین سیستم‌های مقاوم در برابر زلزله شناخته می‌شوند. آنها می‌توانند مقادیر زیادی از انرژی لرزه‌ای را جذب و مستهلک کنند.
• کنترل تغییر شکل: با افزایش سختی، تغییر شکل‌های سازه تحت بارهای جانبی به حداقل می‌رسد. این موضوع برای حفظ یکپارچگی اجزای غیرسازه‌ای نیز مهم است.
• کارایی اقتصادی: در بسیاری از موارد، استفاده از دیوار برشی می‌تواند راهکاری اقتصادی‌تر نسبت به سایر سیستم‌های مقاوم در برابر بارهای جانبی باشد. این امر به ویژه در ساختمان‌های بلند صادق است.

محدودیت‌ها و چالش‌های طراحی دیوار برشی

علی‌رغم مزایای فراوان، دیوارهای برشی دارای محدودیت‌ها و چالش‌هایی نیز هستند که مهندسان باید به آنها توجه کنند.

1. محدودیت‌های معماری: ابعاد و موقعیت دیوارهای برشی ممکن است محدودیت‌هایی را در طراحی معماری فضاها ایجاد کند. این دیوارها معمولاً بدون بازشو طراحی می‌شوند.
2. پیچیدگی تحلیل و طراحی: تحلیل و طراحی دیوارهای برشی، به خصوص در سازه‌های پیچیده یا دارای بازشو، نیاز به دانش تخصصی و نرم‌افزارهای پیشرفته دارد.
3. مشکلات اجرایی: اجرای صحیح دیوارهای برشی، به ویژه در مورد آرماتورگذاری و بتن‌ریزی، نیازمند دقت و نظارت بالایی است.
4. اثرات نامطلوب بر فونداسیون: سختی بالای دیوارهای برشی می‌تواند منجر به تمرکز تنش‌های زیاد در فونداسیون شود. بنابراین، طراحی فونداسیون مناسب اهمیت ویژه‌ای دارد.

مقایسه دیوار برشی با قاب خمشی

سیستم‌های مقاوم در برابر بارهای جانبی در ساختمان‌ها شامل انواع مختلفی هستند. دو سیستم رایج و مهم، دیوار برشی و قاب خمشی (قاب صلب) هستند. هر یک از این سیستم‌ها دارای ویژگی‌ها، مزایا و محدودیت‌های خاص خود می‌باشند.

قاب خمشی چیست؟

قاب خمشی سیستمی است که در آن، تیرها و ستون‌ها به صورت صلب به یکدیگر متصل شده‌اند. این اتصالات صلب، مقاومت لازم را در برابر بارهای جانبی از طریق عملکرد خمشی اجزا فراهم می‌کنند. در این سیستم، تغییر شکل سازه عمدتاً از طریق خمش تیرها و ستون‌ها رخ می‌دهد.

تفاوت‌های کلیدی

تفاوت‌های اصلی بین دیوار برشی و قاب خمشی در جدول زیر آمده است:

مزایای قاب خمشی

• انعطاف‌پذیری معماری: قاب‌های خمشی امکان ایجاد پلان‌های باز و انعطاف‌پذیری بیشتر در طراحی داخلی را فراهم می‌کنند.
• کنترل آسیب: در صورت وقوع زلزله، آسیب‌ها معمولاً در اتصالات تیر و ستون متمرکز می‌شوند و امکان ترمیم وجود دارد.
• توزیع تنش یکنواخت‌تر: در مقایسه با دیوارهای برشی، قاب‌های خمشی تنش‌ها را به صورت یکنواخت‌تری در کل سازه توزیع می‌کنند.

محدودیت‌های قاب خمشی

• تغییر مکان‌های جانبی زیاد: قاب‌های خمشی نسبت به دیوارهای برشی، سختی جانبی کمتری دارند. این موضوع منجر به تغییر مکان‌های جانبی بزرگ‌تر تحت بارهای لرزه‌ای می‌شود.
• نیاز به جزئیات آرماتوربندی پیچیده: برای اطمینان از عملکرد مناسب اتصالات صلب، جزئیات آرماتوربندی در قاب‌های خمشی بسیار پیچیده است.
• هزینه بیشتر در ارتفاعات بالا: در ساختمان‌های بلند، برای کنترل تغییر مکان‌های جانبی، ابعاد تیرها و ستون‌ها بسیار بزرگ می‌شود. این موضوع هزینه و وزن سازه را افزایش می‌دهد.

نکات طراحی دیوار برشی بتنی

طراحی دیوارهای برشی بتنی نیازمند رعایت اصول و ضوابط خاصی است. این اصول به منظور اطمینان از عملکرد صحیح و ایمن دیوارها در برابر بارهای جانبی تدوین شده‌اند.

موقعیت‌یابی دیوار برشی

موقعیت قرارگیری دیوارهای برشی در پلان ساختمان بسیار مهم است. بهترین مکان برای قرار دادن دیوارهای برشی، در اطراف هسته مرکزی ساختمان (مانند آسانسور و راه‌پله) یا در کناره‌های خارجی سازه است. این کار به ایجاد یک سیستم مقاوم در برابر پیچش و افزایش سختی کلی سازه کمک می‌کند.

ابعاد و ضخامت دیوار

ضخامت دیوار برشی باید بر اساس بارهای وارده، ارتفاع ساختمان و ضوابط آیین‌نامه‌ای تعیین شود. دیوارهای با ضخامت ناکافی ممکن است دچار کمانش یا برش شوند. همچنین، ابعاد طولی دیوار نیز بر اساس نیاز به سختی و مقاومت خمشی تعیین می‌گردد.

آرماتورگذاری دیوار برشی

آرماتورگذاری صحیح در دیوارهای برشی از اهمیت بالایی برخوردار است. آرماتورهای طولی و عرضی باید به گونه‌ای طراحی شوند که مقاومت کافی در برابر نیروهای کششی و برشی را تأمین کنند. جزئیات آرماتورگذاری در لبه‌های دیوار (مرزهای ویژه) و اطراف بازشوها نیازمند توجه ویژه است.

برای مطالعه بیشتر در مورد آرماتوربندی، می‌توانید به مقالات مربوط به حداقل و حداکثر آرماتور تیرهای بتنی و حداکثر و حداقل آرماتور ستون بتنی مراجعه فرمایید. این مقالات اطلاعات مفیدی را در خصوص اصول آرماتورگذاری ارائه می‌دهند.

اتصال به فونداسیون

اتصال مناسب دیوار برشی به فونداسیون برای انتقال صحیح نیروها به زمین ضروری است. این اتصال باید به گونه‌ای طراحی شود که بتواند نیروهای برشی و خمشی عظیمی را تحمل کند. استفاده از ریشه‌های انتظار و اتصالات قوی در این قسمت بسیار مهم است.

ضوابط آیین‌نامه‌ای

طراحی دیوارهای برشی باید کاملاً مطابق با آیین‌نامه‌های ملی و بین‌المللی انجام شود. این آیین‌نامه‌ها شامل جزئیات مربوط به حداقل ضخامت، آرماتورگذاری، مقاومت مصالح و نحوه تحلیل و طراحی هستند. رعایت این ضوابط، ایمنی و عملکرد مناسب سازه را تضمین می‌کند.

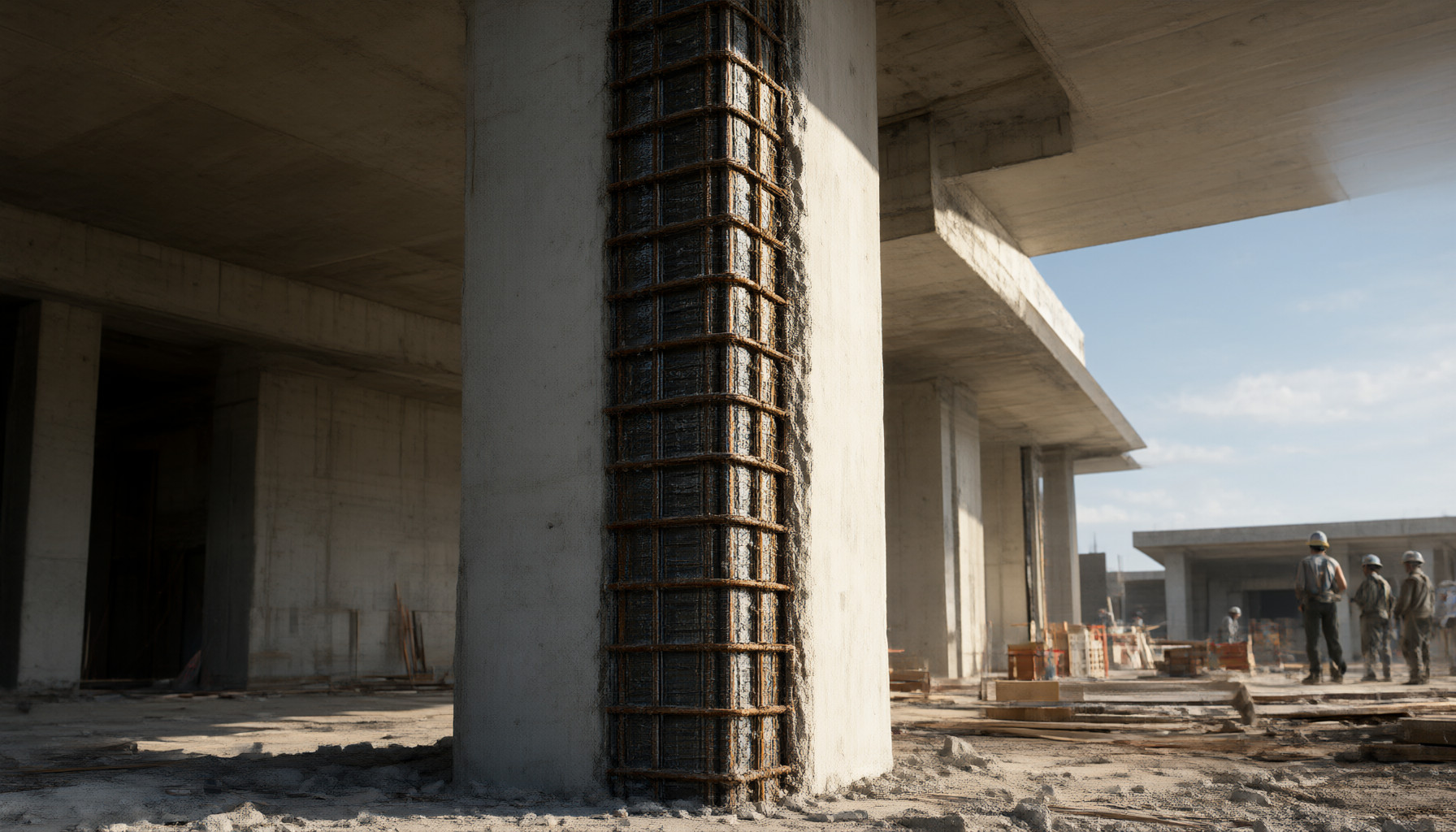

کاربردهای دیوار برشی

دیوارهای برشی در انواع مختلفی از ساختمان‌ها و سازه‌ها مورد استفاده قرار می‌گیرند. کاربرد اصلی آنها در سازه‌هایی است که نیاز به مقاومت بالا در برابر بارهای جانبی دارند.

• ساختمان‌های بلندمرتبه: در این ساختمان‌ها، بارهای جانبی ناشی از باد و زلزله بسیار زیاد است. دیوارهای برشی به عنوان سیستم اصلی مقاوم در برابر این نیروها عمل می‌کنند.
• ساختمان‌های واقع در مناطق لرزه‌خیز: در این مناطق، طراحی سازه برای مقاومت در برابر زلزله یک الزام است. دیوارهای برشی به دلیل ظرفیت بالای جذب انرژی، گزینه مناسبی محسوب می‌شوند.
• ساختمان‌های صنعتی و تأسیسات خاص: در برخی سازه‌های صنعتی یا تأسیساتی که نیاز به پایداری بالا دارند، از دیوارهای برشی استفاده می‌شود.
• ساختمان‌های با پلان نامنظم: در سازه‌هایی که دارای نامنظمی در پلان یا ارتفاع هستند، دیوارهای برشی می‌توانند به توزیع بهتر سختی و مقاومت کمک کنند.

در نهایت، انتخاب سیستم سازه‌ای مناسب، از جمله استفاده از دیوار برشی، نیازمند تحلیل دقیق و در نظر گرفتن تمامی جوانب فنی، اقتصادی و معماری پروژه است. مهندسان سازه با دانش و تجربه خود، بهترین راهکار را برای هر پروژه ارائه می‌دهند.

برای مطالعه عمیق‌تر در مورد اصول طراحی سازه‌ها و مقاومت مصالح، می‌توانید از منابع معتبر دانشگاهی و آیین‌نامه‌های ساختمانی بهره ببرید. به عنوان مثال، می‌توانید به International Association for Bridge and Structural Engineering (IABSE) مراجعه کنید. این سازمان منابع ارزشمندی در زمینه مهندسی سازه ارائه می‌دهد.

نتیجه‌گیری

دیوار برشی بتنی یکی از مهم‌ترین و مؤثرترین عناصر سازه‌ای برای مقاومت در برابر بارهای جانبی است. این دیوارها با افزایش سختی و مقاومت سازه، پایداری و ایمنی ساختمان‌ها را به طور چشمگیری بهبود می‌بخشند. انتخاب و طراحی صحیح آنها نیازمند دانش تخصصی و رعایت دقیق ضوابط فنی است.

مقایسه آن با قاب‌های خمشی نشان می‌دهد که هر یک مزایا و محدودیت‌های خاص خود را دارند. در بسیاری از پروژه‌های ساختمانی، ترکیبی از این دو سیستم برای بهینه‌سازی عملکرد سازه مورد استفاده قرار می‌گیرد. با توجه به اهمیت روزافزون ایمنی سازه‌ها، درک کامل از عملکرد و طراحی دیوارهای برشی برای هر مهندس عمران ضروری است.
